一、遙控浮球閥的作用與用途:
控制水塔或水池的液面,保養(yǎng)簡單,靈活耐用,液位控制準確度高,水位不受水壓干擾且開閉緊密不漏水。
二、遙控浮球閥的工作原理:
當管道從進水端給水時,由于針閥、球閥、浮球閥是常開的,水通過微型過濾器、針閥、控制室、球閥、浮球閥進入水池,此時控制室不形成壓力,主閥開啟,水塔(池)供水。
當水塔(池)的水面上升至設定高度時,浮球浮起關閉浮球閥,控制室內水壓升高,推動主閥關閉,供水停止。當水面下降時,浮球閥重新開啟,控制室水壓下降,主閥再次開啟繼續(xù)供水,保持液面的設定高度。
三、遙控浮球閥的技術參數:
1、公稱壓力:1.0MPa、1.6MPa、2.5MPa
2、殼體試驗壓力:P=1.5PN
3、密封試驗壓力:P=1.1PN
4、適用介質:水
5、適用溫度:0℃~80℃

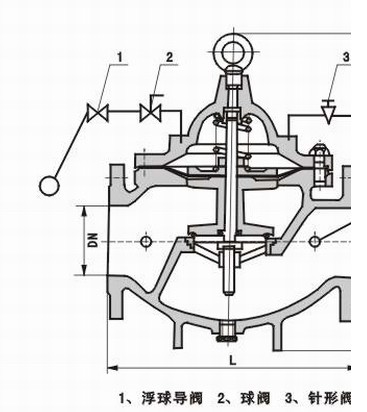

四、遙控浮球閥結構圖示:

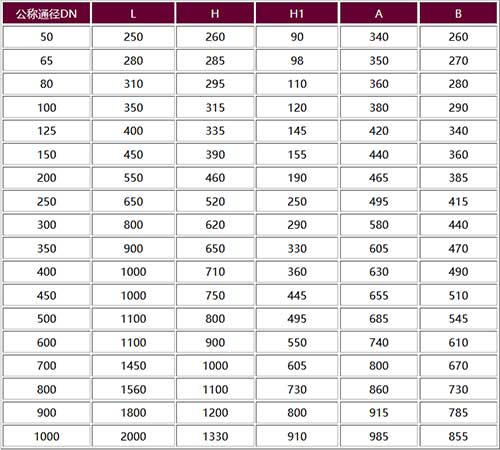

五、100X遙控浮球閥連接尺寸(PN 1.0-2.5MPa)
